نام قطعه
ABU812CE
نام کارخانه‌ای
UR485-TWAP
برند
IRAN
پکیج
Module
بسته‌بندی
Bulk
عنوان گروه
دیتاشیت
توضیحات
USB to RS485 Converter Adapter USB to RS485 485 Converter Adapter Support Win7 XP Vista Linux Mac OS WinCE5.0

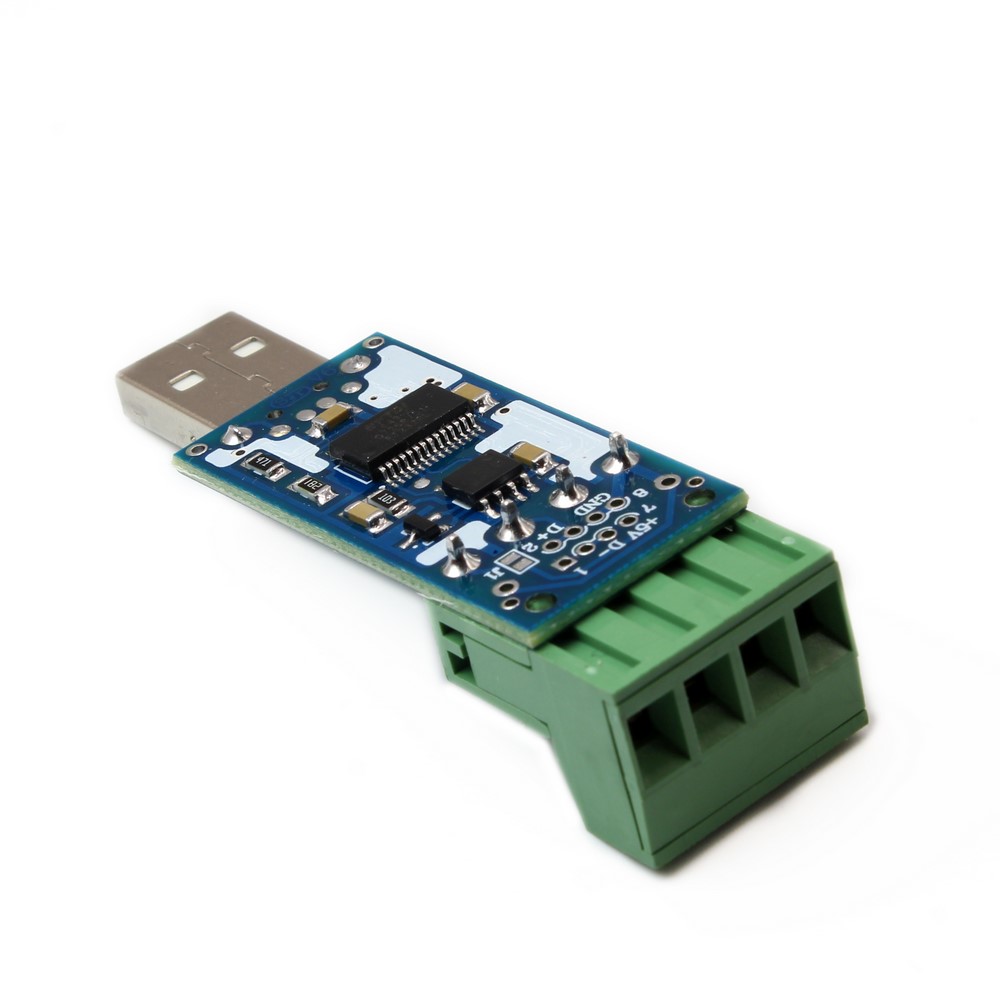

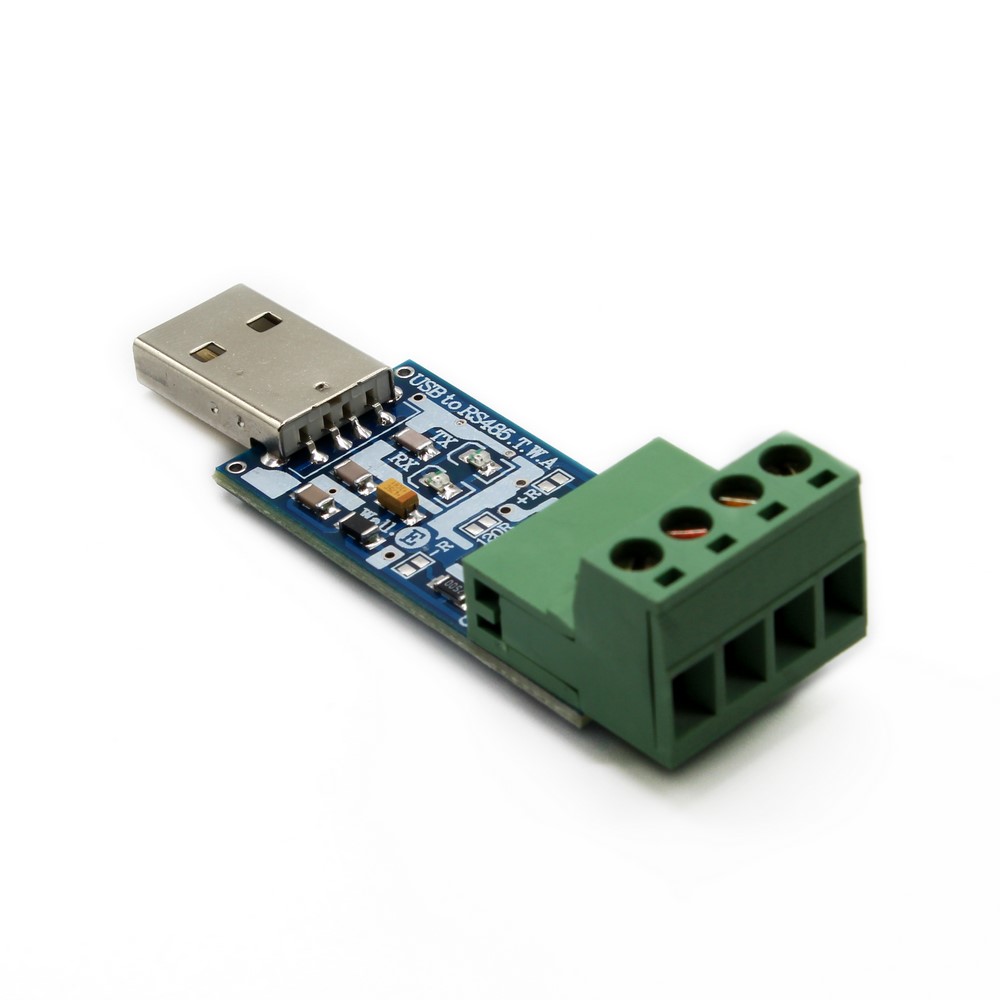

مبدل USB to RS485 یک مبدل جهت تبدیل سیگنال پروتکل USB به سیگنال پروتکل RS485 می باشد (و بلعکس) . جهت انتقال دیتا در مواردی همچون محیط های نویز دار , فواصل طولانی و سرعت های بالا استفاده از پروتکل RS485 بهترین پیشنهاد می باشد . مبدل یک روش ساده و آسان برای استفاده از پروتکل RS485 بر روی پورت USB را فراهم کرده تا حداکثر 32 دستگاه برای فواصل طولانی و با اثر نویزپذیری پایین شبکه بندی شوند .

مبدل دارای دو نوع کانکتور USB , Aو B و دو نوع کانکتور RS485 , phoenix وRJ45 می باشد . تراشه استفاده شده از خانواده FTDI و اورجینال می باشد . دو عدد LED برروی برد انتقال سیگنالهای RX و TX را نمایش می دهند . 3 عدد چمپر بر روی برد اتصال مقاومت های خطوط را مهیا می سازد .

مبدل توسط برد USB تغذیه می شود و همسازگاری با USB2.0 را نیز دارد. هر مبدل انتقال دیتا با 3 مگابایت بر ثانیه را پشتیبانی می کند . ولتاژ +5 ولت از پورت USB نیز برروی کانکتور RS485 قابل دسترس است .

مبدل USB to RS485 برای ارتباط با پورت USB سیستم نیاز به درایور USB دارد تا در سیستم به عنوان یک پورت مجازی COM شناسایی شود . سپس کاربر میتواند از طریق این رابط USB با استاندارد 485 ارتباط برقرار نماید .



از ویژگی های دیگر :



  • مهیا سازی یک رابط USB به سریال RS485
  • استفاده از کانکتورPhoenix و کانکتور RJ45 برای RS485
  • استفاده از کانکتور USB-A و کانکتور USB-B برای پورت USB
  • مهیاسازی ولتاژ 5V با حداکثر جریان 350mA در خروجی RS485 جهت استفاده دستگاه ها یا مدارات دیگر
  • استفاده از تغذیه پورت USB و بدون نیاز به تغذیه خارجی
  • حداکثر نرخ انتقال دیتا 3Mbps
  • مهیا سازی 4 خروجی +5V , -D, +D, GND
  • توان مصرفی پایین از پورت USB
  • دارای LED TX جهت نمایش ارسال دیتا و LED RX جهت نمایش دریافت دیتا
  • دارای یک عدد مقاومت 120 اهم بین خطوط و جمپر SMD اتصال 120R
  • دارای دو عدد مقاومت 750 اهم PullUp و PullDown خطوط و جمپر های SMD اتصال +R و –R
  • همسازگاری با USB 2.0 Full Speed
  • دارای محدوده دمایی -40 تا +85 درجه سانتیگراد
  • دارای خازن و قطعات نویزگیر بر روی سیگنال USB و تغذیه
  • دارای طراحی مهندسی PCB جهت خذف نویز , استفاده از فیبر فایبر متالیزه , چاپ سلدر و چاپ راهنما
  • محافظت سیگنال 485 نسبت به ولتاژ های بالاتر از 8 ولت


Features
(Min) Operating Supply Voltage 5 V =
Resolution 64 bit =
Interface Type USB to RS485
Type Bi-Directional,Tow Wire , CE Model,Converter
Brand IRAN
Package Module
