نام قطعه

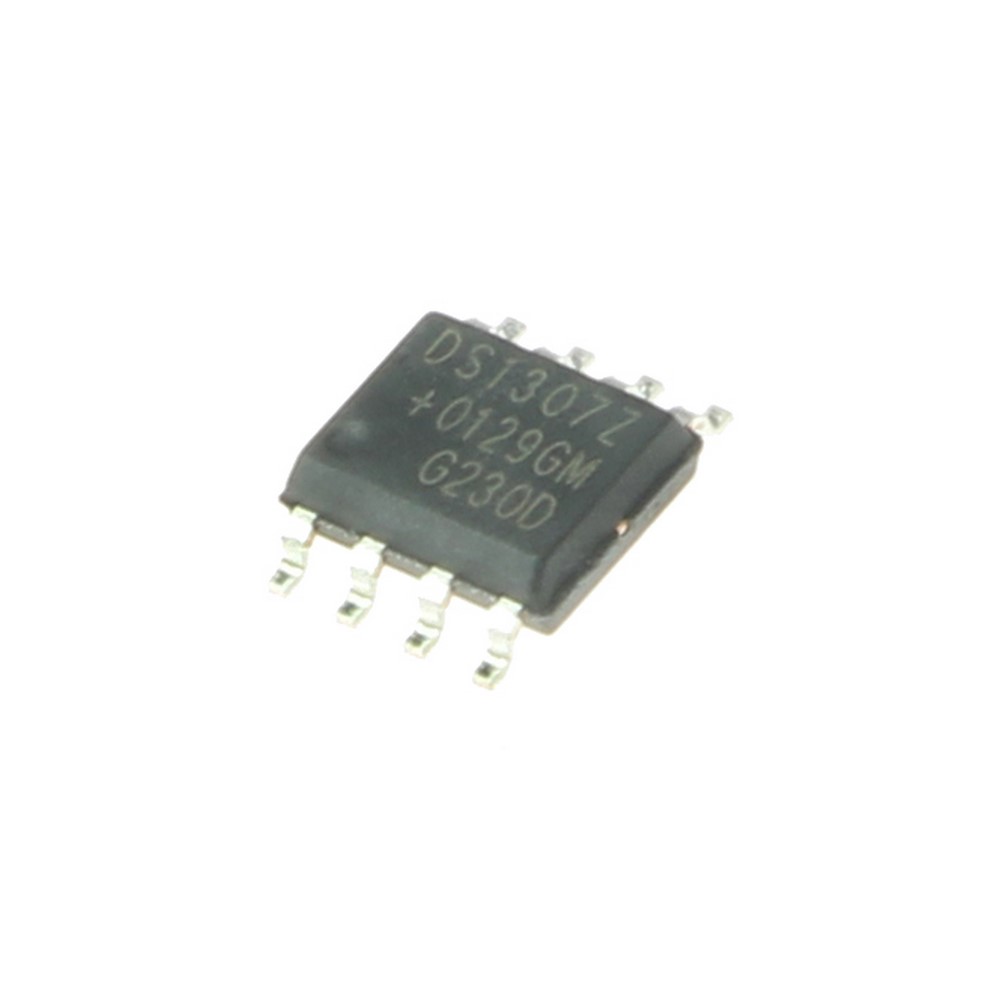

DS1307Z+
نام کارخانه‌ای
DS1307Z+
تعداد در بسته
2500
عدد
برند
Maxim Integrated
پکیج
SO-8 (SOP-8)
نوع قطعه
کپی
بسته‌بندی
Tape & Reel
عنوان گروه
دیتاشیت
توضیحات
SMD, (64*8) SERIAL (3-WIRE) RTC
http://datasheets.maximintegrated.com/en/ds/DS1307.pdf
آیسی DS1307 یک RTC میباشدکه مخفف Real time clock میباشد. از ویژگیهای این چیپ این است که با یک باطری بک آپ 3 ولتی میتواند تا 10 سال اطلاعات زیر را در خود بشمارد.
• ساعت (شامل ثانیه - دقیقه وساعت ) به دو صورت 12 و 24 ساعت
• تاریخ(شامل روز-ماه - سال ) به صورت میلادی که قابلیت تبدیل کردن به شمسی را دارا میباشد و همچنین قابلیت تشخیص سال کبیسه را نیز دارد
• شمارش روز هفته ( شنبه - 1 شنبه تا جمعه)
• شمارش روز های طی شده از اول سال (به صورت میلادی)
این آیسی به وسیله پروتکل I2C میتواند با میکرو ارتباط بر قرار کند.
| Features | ||
|---|---|---|
| Function | Calendar, Clock | |
| Memory Size | 56 B | |
| Interface Type | Serial, I2C | |
| Mounting Style | SMD/SMT | |
| Supply Current | 1.5 mA | |
| Supply Voltage (Min) | 4.5 V | |
| Supply Voltage (Max) | 5.5 V | |
| Minimum Operating Temperature | 0 C° | |
| Maximum Operating Temperature | +70 C° | |
| Brand | Maxim Integrated | |
| Package | SO-8 (SOP-8) | |
موجود
ریال
65000
تحویل 8 روزه
| 64,300 | +2 |
| 63,700 | +3 |
| 63,000 | +5 |
| 62,400 | +8 |
| 61,700 | +10 |
