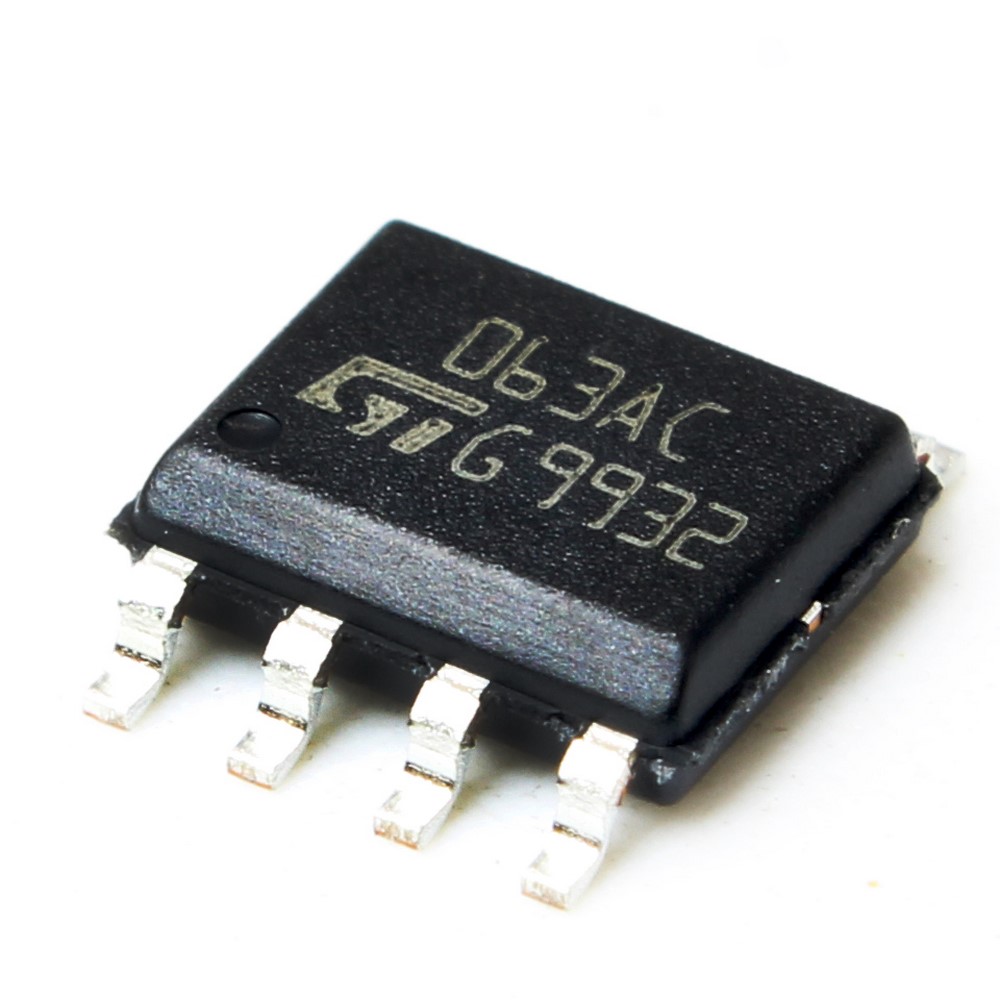

نام قطعه
MC34063ACD
نام کارخانه‌ای
MC34063ACD
تعداد در بسته
2500 عدد
برند
STMicroelectronics
پکیج
SO-8 (SOP-8)
بسته‌بندی
Tape & Reel
عنوان گروه
دیتاشیت
توضیحات
StepUp/Down-DC/DC Converter StepUp/Down, Switching Regulators, DC-DC Converter, Input:3.0V To 40V, 1.5A

آی سی MC34063A در بسته بندی 8 پایه smd و یا dip عرضه می‎گردد.MC34063A یک مدار کنترل یکپارچه شامل توابع اولیه مورد نیاز برای مبدل های DC به DCاست.
این چیپ شامل بخش‎های زیر است.
1-یک نوسان ساز که در فرکانس پایه کار می‎کند و موج مثلثی جهت استفاده در pwm را تولید می‎کند. فرکانس این اسیلاتور توسط یک خازن خارجی تعیین می‎شود و تا 100 کیلوهرتز قابل تنظیم است.
2-شامل یک ترانزیستور راه انداز خروجی است که توان کافی را جهت بکارگیری در مقاصد کم و متوسط را فراهم می‎کند. این ترانزیستور قابلیت سوئیچ جریانی تا 1.5 آمپر را دارا می‎باشد که برای بسیاری از کاربرد‎ها کافی است. دقت نمائید که برای مصارف بیشتر امکان اتصال ترانزیستور خارجی وجود دارد.
3-دارای یک منبع ولتاژ مبنای داخلی است که از آن جهت مقایسه خروجی‎ها و همچنین یک ولتاژ پایدار برای سایر بخش‎ها تولید می‎کند. دقت این منبع ولتاژ مبنای داخلی حدود 2 درصد است.
4-شامل یک مبدل خطا یا مبدل ولتاژ به عرض پالس متغییر است که خروجی dc را متناسب با سطح ولتاژ خطا تنظیم می‏کند.از ویژگی‎های دیگر این چیپ‎ست قابلیت استفاده در رنج گسترده‎ای از ولتاژ‎ها از 3 تا 40 ولت ورودی است. شما می‎توانید از این چیپ به عنوان یک منبع تغذیه باک (کاهش دهنده) و یا بوست (افزایش دهنده) استفاده نمایید. از ویژگی‎های بسیار مهم دیگر این آی‎سی امکان تولید ولتاژ منفی در خروجی است. یعنی اگر شما در مدار خود نیازمند ولتاژ منفی هستید به راحتی و با استفاده از این چیپ می‎توانید یک ولتاژ منفی مناسب برای کارکرد مدار خود ایجاد نمائید( بسیاری از مبدل‎های آنالوگ به دیجیتال و آپ‎امپ‎ها نیازمند ولتاژ منفی هستند).
ویژگی دیگر این چیپ امکان طراحی بسیار ساده و آسان آن است. شما بدون نیاز به علم خاصی می‎توانید با استفاده از ماشین حساب‎های خاصی که برای این چیپ طراحی شده مقادیر المان‎های مورد نیاز مثل ظرفیت سلف ، خازن و مقاومت‎های جانبی را بدست بیاورید.



Features
Output Current 1.5 A =
Number of Output 1 Output =
Output Voltage (Max) 28 V =
Function Step-Down
Output Voltage (Max) 38 V =
Output Voltage (Min) 5 V =
Output Voltage (Min) 1.25 V =
Input Voltage MIN 3 V =
Input Voltage MAX 40 V =
Topology Buck
Mounting Style SMD/SMT
Minimum Operating Temperature 0 =
Maximum Operating Temperature +70 =
Brand STMicroelectronics
Package SO-8 (SOP-8)


نظرات

موجود
ریال 92000
  ریال
تحویل 8 روزه
91,000 +25
90,100 +50
89,200 +100
88,300 +150
87,400 +200
