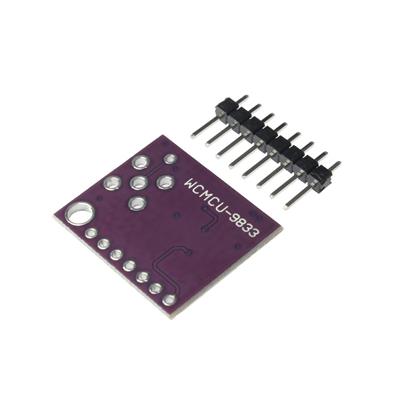

AD9833 SIGNAL GENERATOR MODULE

نام کارخانه‌ای:
AD9833 SIGNAL GENERATOR MODULE
برند:
پکیج:
Module
بسته‌بندی:

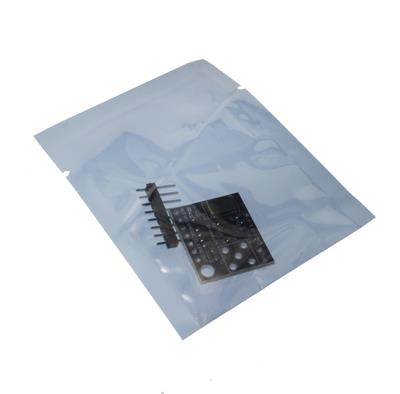

Bag - 1 عدد
توضیحات:
ماژول سیگنال ژنراتور با چیپ AD9833 قابلیت تولید موج سینوسی / مربعی / مثلثی

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


چیپ کاربردی AD9833 یک سینتیسایزر دیجیتال مستقیم یا DDS می‎باشد که همانطور از اسم آن مشخص است یک سیگنال ژنراتور دیجیتالی قابل برنامه‎ریزی می‏باشد. این آی‎سی توسط یک باس 3 سیمه سریال یا SPI قابلیت اتصال به میکروکنترلر را دارا می‎باشد. این چیپ قابلیت تولید شکل موج‎های سینوسی، مربعی و مثلثی را دارا می‎باشد. برای ایجاد شکل موج سینوسی از الگوی ذخیره شده در یک ROM داخلی با رزولوشن 10 بیت استفاده می‎کند که مقادیر متناظر توسط یک ADC داخلی به صورت آنالوگ در خروجی ظاهر می‎شود، برای ایجاد یک تناوب سینوسی از 4096 نقطه-سمپل استفاده می‎شود، بنابراین در فرکانس‎های پایین دارای THD بسیار مناسب می‎باشد و با افزایش فرکانس شکل موج خروجی ، THD افت می‎کند. ماکزیمم فرکانس کاری این سینتسایزر حدود 25 مگاهرتز است و طبق قضیه نایکوئیست ماکزیمم فرکانس خروجی قابل قبول حدود 12 مگاهرتز خواهد بود. این چیپ دارای 4 رجیستر برای ذخیره فاز و فرکانس می‎باشد. دو رجیستر برای ذخیره دو فرکانس متفاوت و دو رجیستر برای ذخیره دو فاز متفاوت. شما می‎توانید در هر لحظه یکی از این رجیستر‎ها را برای تولید سیگنال خروجی مد نظر خود انتخاب کنید. بدین صورت و با سوئیچ کردن بین مقادیر متفاوت فرکانس، می‎توانید مدلاسیون FSK را پیاده‎سازی کنید و یا با سوئیچ بین مقادیر متفاوت رجیستر‎های فاز، مدلاسیون PSK را پیاده سازی کنید.


مشخصات AD9833 SIGNAL GENERATOR MODULE

AD9833 SIGNAL GENERATOR MODULE از خانواده انواع بورد کاربردی برای تایمر و ساعت می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند CHINA
  • پکیج Module
  • کارکرد DDS Signal Generator
  • نوع Programmable Microprocessors
  • ولتاژ کاری 2.3 ولت
  • حداقل فرکانس 0 مگا هرتز
  • حداکثر فرکانس 12.5 مگا هرتز


Features انتخاب ویژگی
Minimum Frequency 0 MHz =
Maximum Frequency 12.5 MHz =
Function DDS Signal Generator
(Min) Operating Supply Voltage 2.3 V =
Type Programmable Microprocessors
Brand CHINA
Package Module




نظرات

ناموجود-سفارش دهید
زمان تحویل 25 روزه

  1. محصول را به سبد سفارش اضافه کنید.
  2. ادامه فرآیند سبد سفارش را دنبال کنید.
  3. درخواست شما توسط کارشناسان زاگرس الکترونیک بررسی می‌شود.
  4. قیمت و زمان تحویل به شما پیشنهاد داده خواهد شد.
  5. در صورت تمایل پیش فاکتور صادر می شود.
  6. پیش پرداخت را واریز کنید و ادامه کار را به زاگرس الکترونیک بسپارید.
  7. اجناس خود را در زمان مقرر دریافت کنید.
3,209,000 ریال
