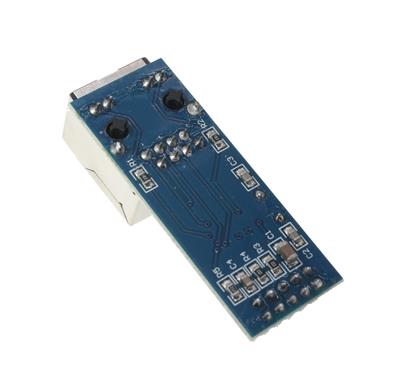

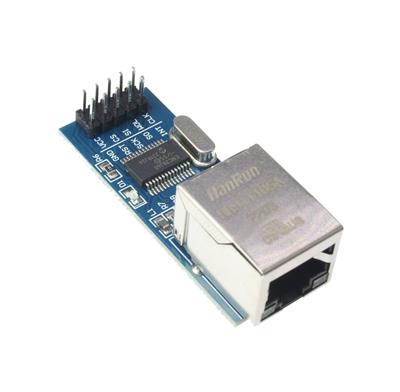

ETHERNET MODULE

آی‎سیENC28J60 یک کنترل‎کننده مستقل اترنت با رابط استاندارد سریال صنعتیSPI است. این آی‎سی به عنوان رابط شبکه اترنت برای هر کنترل کننده مجهز به رابط SPI طراحی شده است. نکته قابل توجه در این چیپست آن است که فقط دو لایه اول از 7 لایه مدل ISO را پیاده سازی می‎کند. بنابراین می‎بایست لایه‏های فوقانی را به صورت نرم افزاری در میکروکنترلر پیاده‎سازی کرد. پیاده‌سازی این لایه‎ها، نیاز به آشنایی کامل با پرتکل‎های شبکه دارد. گرچه پیاده‎سازی الگوریتم‌های فوق در میکروکنترلر کار مشکلی است اما با دسترسی به بسته‌های اطلاعاتی در لایه دو می‌توان تمامی پروتکل‌های ارتباطی را پیاده‌سازی نمود.
آی‎سیENC28J60 دارای ثبات‎های کنترلی هستند که از آنها برای کنترل و نظارت بر عملکرد داخلی آی‎سی استفاده می‎شود. برای خواندن و نوشتن در این ثبات‌ها می‌توان مستقیماً از رابط SPI استفاده کرد. بخشی از فضای حافظه‎ای داخلی ENC28J60 مربوط به بافر اترنت شامل بافر ارسال و دریافت است. اندازه این بافر اترنت قابل برنامه‎ریزی است و میزبان می‎تواند از طریق واسط SPI اندازه بافر ارسال و دریافت را پیکر‎بندی کند.
ثبات‎های PHY برای پیکربندی، کنترل و بازیابی ماژل استفاده می‎گردد. این ثبات‎ها مستقیماً از طریق واسط SPI در دسترس نیستند. بنابراین فقط می‎توانند از طریق واسط‎های خاص که در لایه MAC قرار دارند، کنترل شوند. حافظه ثبات‏های کنترلی به چهار بانک داخلی تقسیم می‎شوند. این بانک‎ها توسط دو بیت کنترلی که در ثبات ECOM وجود دارد قابل کنترل هستند.
