LM2577 MODULE(XL6009E)

نام کارخانه‌ای:

XTW-SY-8

برند:
پکیج:
Module

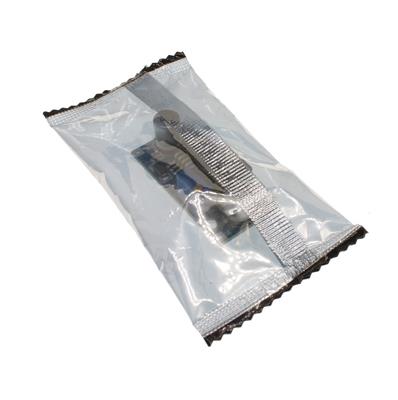

بسته‌بندی:
Bag - 1 عدد
دیتاشیت:
توضیحات:
DC-DC Adjustable Step up boost Converter DC-DC Adjustable Step up boost Power Supply Converter Module 4V-35V 4A (3V~30V => 4V~35V)

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


این ماژول یک مبدل DC/DC افزاینده یا Boost Converter است که بر پایه آی سی تنظیم کننده LM2577 تولید شده است . در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است . پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند . ولتاژ ورودی قابل پذیرش برای ماژول بین 3 تا 34 ولت DC است . با استفاده از پتانسیومتر تعبیه شده روی بورد می توانید ولتاژ خروجی را بین 4 ولت تا 35 ولت تنظیم کنید .

 تنظیم کننده سری LM2577 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای تنظیم کننده سوییچینگ افزاینده step-up در آنها در نظر گرفته شده است . این تنظیم کننده میتواند ماکزیمم جریان 3 آمپر را با رگولاسیون Line و Load برای بار تامین نمایند.

این آی سی در ورژن های مختلف با ولتاژ های ثابت 12 ولت , 15 ولت و ولتاژ خروجی متغیر تولید شده است . برای راه اندازی مدار سویچینگ با این آی سی ها به قطعات جانبی کمی نیاز خواهیم داشت . استفاده از این تنظیم کننده آسان است . این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .

 برخی از ویژگی های این ماژول :

  • مبدل DC/DC افزاینده
  • مجهز به آی سی LM2577
  • ولتاژ ورودی 3 تا 34 ولت
  • ولتاژ خروجی 4 تا 35 ولت
  • ماکزیمم جریان بار 3 آمپر
  • خاموش شدن اتوماتیک مدار با افزایش حرارت
  • محافظت شده در برابر افزایش جریان و راندمان بالا

مشخصات LM2577 MODULE(XL6009E)

LM2577 MODULE(XL6009E) از خانواده بوردهای مدیریت انرژی و توان می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند CHINA
  • پکیج Module
  • کمترین ولتاژ ورودی 3 ولت
  • کارکرد non-Isolated
  • ولتاژ خروجی 35 ولت
  • نوع DC-DC Step-Up Module


Features انتخاب ویژگی
Output Voltage 35 V =
Function non-Isolated
Input Voltage MIN 3 V =
Type DC-DC Step-Up Module
Brand CHINA
Package Module
