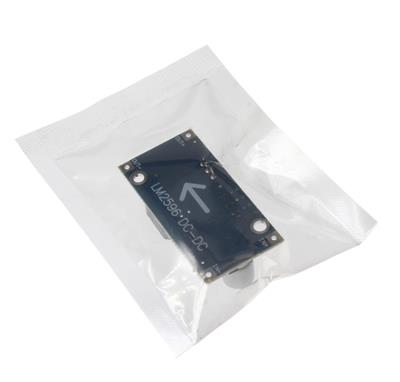

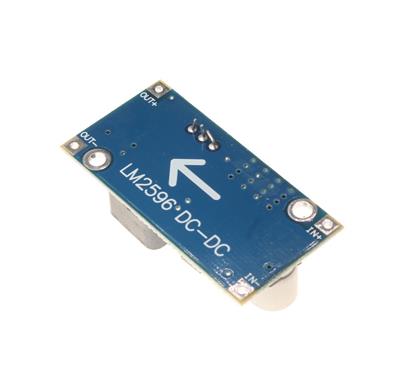

این ماژول یک مبدل DC/DC کاهنده است که بر پایه آی سی تنظیم کننده LM2596 تولید شده است . در این ماژول دو پایه برای ورودی ولتاژ و دو پایه برای خروجی در نظر گرفته شده است . پایه های ورودی +IN و –IN و پایه های خروجی +OUT و –OUT نشان داده شده اند . ولتاژ ورودی قابل پذیرش برای این ماژول بین 4 تا 35 ولت DC است . با استفاده از پتانسیومتر تعبیه شده روی بورد میتوانید ولتاژ خروجی را بین 1.5 ولت تا 30 ولت تنظیم کنید .
تنظیم کننده های سری LM2596 مدارات مجتمع یکپارچه ای هستند که تمامی مشخصات لازم برای رگولاسیون LINE و LOAD را برای بار تامین میکند . این آی سی در ورژن های مختلف با ولتاژ ثابت 3.3 ولت ، 5 ولت ، 12 ولت و ولتاژ های خروجی متغیر تولید شده است .
برای راه اندازی مدار سوئیچینگ با این آی سی ها قطعات جانبی کمی نیاز خواهید داشت . استفاده از این تنظیم کننده آسان است .
این آی سی دارای جبران ساز فرکانسی و اسیلاتور فرکانس ثابت داخلی است .
این آی سی برای سوئیچینگ در فرکانس 150 کیلو هرتز طراحی شده است . بنا بر این در این تنظیم کننده به نسبت مدار های سوئیچینگ فرکانس پایین تر ، به المانهای فیلترینگ کوچکتری نیاز خواهید داشت .
ویژگی های این ماژول :
LM2596 DC-DC MODULE از خانواده بوردهای مدیریت انرژی و توان می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
| Features | انتخاب ویژگی | |
|---|---|---|
| Output Voltage | 35 V | |
| Function | DC-DC PSU Module | |
| Input Voltage MIN | 4 V | |
| Type | DC to DC Step Down Regulator | |
| Brand | CHINA | |
| Package | Module | |
| 426,000 ریال |
|
20 عدد |
| 422,000 ریال |
|
30 عدد |
| 418,000 ریال |
|
50 عدد |
| 413,000 ریال |
|
80 عدد |
| 409,000 ریال |
|
100 عدد |
