مشخصات ABU812CF
ABU812CF از خانواده ماژول مبدل داده میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند IRAN
- پکیج Module
- نوع Level UART Converter
- دقت 64 بیت
- انواع رابطها USB to RS485 Level UART
ABU812CF
نام کارخانهای:
UR485-TWBP
برند:
پکیج:
Module
بستهبندی:
Bulk
-
1 عدد
عنوان گروه:
دیتاشیت:
توضیحات:
USB to RS485 Converter Adapter
USB to RS485 485 Converter Adapter Support Win7 XP Vista Linux Mac OS WinCE5.0
روشهای ارسال متنوع
سفارش خارج
چت آنلاین
پیش خرید هوشمندانه

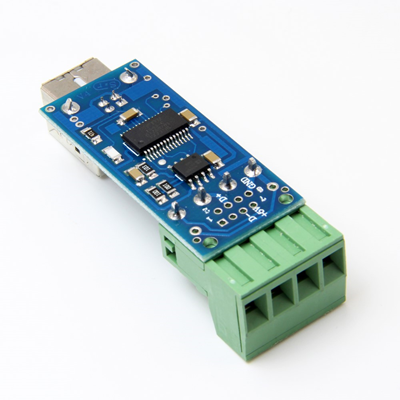

مبدل USB to RS485 یک مبدل جهت تبدیل سیگنال پروتکل USB به سیگنال پروتکل RS485 میباشد (و بلعکس) . جهت انتقال دیتا در مواردی همچون محیط های نویز دار , فواصل طولانی و سرعت های بالا استفاده از پروتکل RS485 بهترین پیشنهاد می باشد . مبدل یک روش ساده و آسان برای استفاده از پروتکل RS485 بر روی پورت USB را فراهم کرده تا حداکثر 32 دستگاه برای فواصل طولانی و با اثر نویزپذیری پایین شبکه بندی شوند .
مبدل دارای دو نوع کانکتور USB , Aو B و دو نوع کانکتور RS485 , phoenix وRJ45 می باشد . تراشه استفاده شده از خانواده FTDI و اورجینال میباشد . دو عدد LED برروی برد انتقال سیگنالهای RX و TX را نمایش میدهند . 3 عدد جمپر بر روی برد اتصال مقاومت های خطوط را مهیا می سازد .
مبدل توسط برد USB تغذیه میشود و همسازگاری با USB2.0 را نیز دارد. هر مبدل انتقال دیتا با 3 مگابایت بر ثانیه را پشتیبانی میکند .
ولتاژ +5 ولت از پورت USB نیز برروی کانکتور RS485 قابل دسترس است .
مبدل USB to RS485 برای ارتباط با پورت USB سیستم نیاز به درایور USB دارد تا در سیستم به عنوان یک پورت مجازی COM شناسایی شود . سپس کاربر میتواند از طریق این رابط USB با استاندارد 485 ارتباط برقرار نماید .
از ویژگی های دیگر :
- مهیا سازی یک رابط USB به سریال RS485
- استفاده از کانکتورPhoenix و کانکتور RJ45 برای RS485
- استفاده از کانکتور USB-A و کانکتور USB-B برای پورت USB
- مهیاسازی ولتاژ 5V با حداکثر جریان 350mA در خروجی RS485 جهت استفاده دستگاه ها یا مدارات دیگر
- استفاده از تغذیه پورت USB و بدون نیاز به تغذیه خارجی
- حداکثر نرخ انتقال دیتا 3Mbps
- مهیا سازی 4 خروجی +5V , -D, +D, GND
- توان مصرفی پایین از پورت USB
- دارای LED TX جهت نمایش ارسال دیتا و LED RX جهت نمایش دریافت دیتا
- دارای یک عدد مقاومت 120 اهم بین خطوط و جمپر SMD اتصال 120R
- دارای دو عدد مقاومت 750 اهم PullUp و PullDown خطوط و جمپر های SMD اتصال +R و –R
- همسازگاری با USB 2.0 Full Speed
- دارای محدوده دمایی -40 تا +85 درجه سانتیگراد
- دارای خازن و قطعات نویزگیر بر روی سیگنال USB و تغذیه
- دارای طراحی مهندسی PCB جهت خذف نویز , استفاده از فیبر فایبر متالیزه , چاپ سلدر و چاپ راهنما
- دارای ابعاد کوچک 50 میلی متر در 20 میلی متر
- محافظت سیگنال 485 نسبت به ولتاژ های بالاتر از 8 ولت
| Features | انتخاب ویژگی | |
|---|---|---|
| Resolution | 64 bit | |
| Interface Type | USB to RS485 Level UART | |
| Type | Level UART Converter | |
| Brand | IRAN | |
| Package | Module | |
