ABU212DF

نام کارخانه‌ای:

UR232-FDT

برند:
پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
دیتاشیت:
توضیحات:
USB TO RS232 FULL CONVERTER (Full DCD DTE)
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

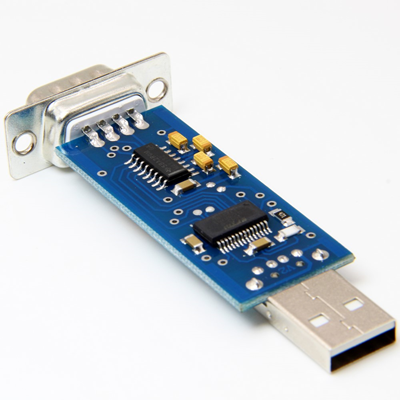

مبدل USB to RS232.F.D.T یک مبدل جهت تبدیل سیگنال پروتکل USB به سیگنال سطح ارتقا UART بصورت Handshaking کامل میباشد . مبدل یک روش ساده و آسان برای اتصال دستگاه و یا مداراتی با سطح سریال RS323 به رابط USB را مهیا میسازد .مبدل دارای کانکتور USB-A و کانکتور سریال Male میباشد . تراشه استفاده شده از خانواده FTDI و اورجینال می باشد . دو عدد LED بر روی برد انتقال سیگنالهای RX و TX را نشان می دهد . مبدل توسط پورت USB تغذیه میشود و همسازگاری با USB2.0 را نیز دارد . هر مبدل انتقال دیتا با سرعت 120KBS را پشتیبانی میکند . مبدل USB to RS232 Full برای ارتباط با پورت USB سیستم نیاز به یک درایور USB دارد تا به عنوان یک پورت مجازی COM شناسایی شود . سپس کاربر میتواند از طریق این رابطUSB با استاندارد سریال ارتباط برقرار میکند. مبدل در دو نوع FDT(Full.DCD.DTE) و FRT(Full.IR.DTE) می باشد .

ویژگی های مبدل :



  • قابلیت ارتباط Cross با پورت PC
  • استفاده از تغذیه پورت USB و بدون نیاز به تغذیه خارجی
  • مهیا سازی handshaking سخت افزاری (RTS/CTS) و نرم افزاری (X-On/X-Off)
  • مهیا سازی handshaking سخت افزاری (DTR/DSR) و نرم افزاری (X-On/X-Off)
  • نرخ انتقال دیتای 120 kbps
  • مهیا سازی 8 خروجی سریال GND,RXD,TXD,CTS,RTS,DTR,DSR,DCD در نوع FDT
  • مهیا سازی 8 خروجی سریال GND,RXD,TXD,CTS,RTS,DTR,DSR,IR در نوعFRT
  • توان مصرفی پایین از پورت USB
  • دارای LED TX جهت نمایش ارسال دیتا و LED RX جهت نمایش دریافت دیتا
  •   همسازگاری با USB 2.0 Full Speed
  •   دارای محدوده دمایی 0 تا +70 درجه سانتیگراد
  • دارای خازن و دیگر قطعات نویز گیر بر روی سیگنال USB و تغذیه
  •   دارای طراحی مهندسی PCB جهت حذف نویز و استفاده از فیبر فایبر متالیزه , چاپ سلدر و چاپ راهنما
  •   دارای ابعاد کوچک 50 میلی متر در 20 میلی متر

شماره

   نام

       نوع

                                       توضیحات

1

DCD

Input

در نوع FDT

2

RXT

Input

دریافت دیتا

3

TXD

Output

ارسال دیتا

4

DTR

Output

سیگنال Handshaking

5

GND

GND

سیگنال زمین

6

DSR

Input

سیگنال  Handshaking

7

RTS

Output

سیگنال  Handshaking

8

CTS

Input

سیگنال Handshaking

9

RI

Input

در نوع FRT




مشخصات ABU212DF

ABU212DF از خانواده انواع ماژول تبدیل داده ها می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند IRAN
  • پکیج Module
  • انواع رابطها USB to RS232
  • نوع Bi-Directional,DTE,Full Handshake , DF Model,Converter
  • دقت 64 بیت


Features انتخاب ویژگی
Resolution 64 bit ≤ = ≥
Interface Type USB to RS232
Type Bi-Directional,DTE,Full Handshake , DF Model,Converter
Brand IRAN
Package Module
