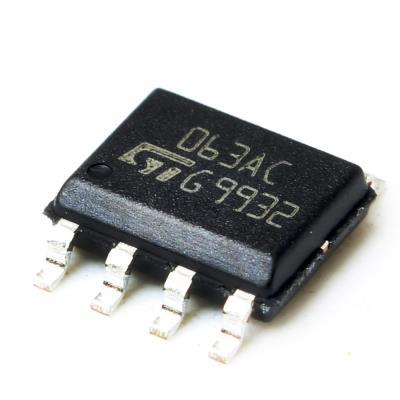

آی سی MC34063A در بسته بندی 8 پایه smd و یا dip عرضه میگردد.MC34063A یک مدار کنترل یکپارچه شامل توابع اولیه مورد نیاز برای مبدل های DC به DCاست.
این چیپ شامل بخشهای زیر است.
1-یک نوسان ساز که در فرکانس پایه کار میکند و موج مثلثی جهت استفاده در pwm را تولید میکند. فرکانس این اسیلاتور توسط یک خازن خارجی تعیین میشود و تا 100 کیلوهرتز قابل تنظیم است.
2-شامل یک ترانزیستور راه انداز خروجی است که توان کافی را جهت بکارگیری در مقاصد کم و متوسط را فراهم میکند. این ترانزیستور قابلیت سوئیچ جریانی تا 1.5 آمپر را دارا می‌باشد که برای بسیاری از کاربردها کافی است. دقت نمائید که برای مصارف بیشتر امکان اتصال ترانزیستور خارجی وجود دارد.
3-دارای یک منبع ولتاژ مبنای داخلی است که از آن جهت مقایسه خروجیها و همچنین یک ولتاژ پایدار برای سایر بخشها تولید میکند. دقت این منبع ولتاژ مبنای داخلی حدود 2 درصد است.
4-شامل یک مبدل خطا یا مبدل ولتاژ به عرض پالس متغییر است که خروجی dc را متناسب با سطح ولتاژ خطا تنظیم میکند.از ویژگی‌های دیگر این چیپست قابلیت استفاده در رنج گستردهای از ولتاژها از 3 تا 40 ولت ورودی است. شما میتوانید از این چیپ به عنوان یک منبع تغذیه باک (کاهش دهنده) و یا بوست (افزایش دهنده) استفاده نمایید. از ویژگی‌های بسیار مهم دیگر این آیسی امکان تولید ولتاژ منفی در خروجی است. یعنی اگر شما در مدار خود نیازمند ولتاژ منفی هستید به راحتی و با استفاده از این چیپ میتوانید یک ولتاژ منفی مناسب برای کارکرد مدار خود ایجاد نمائید( بسیاری از مبدلهای آنالوگ به دیجیتال و آپامپها نیازمند ولتاژ منفی هستند).
ویژگی دیگر این چیپ امکان طراحی بسیار ساده و آسان آن است. شما بدون نیاز به علم خاصی میتوانید با استفاده از ماشین حسابهای خاصی که برای این چیپ طراحی شده مقادیر المانهای مورد نیاز مثل ظرفیت سلف ، خازن و مقاومتهای جانبی را بدست بیاورید.
