نام قطعه
ABH164AL
نام کارخانه‌ای
HB64A-LSJ
برند
IRAN
پکیج
Board
بسته‌بندی
Tape & Reel
عنوان گروه
دیتاشیت
توضیحات

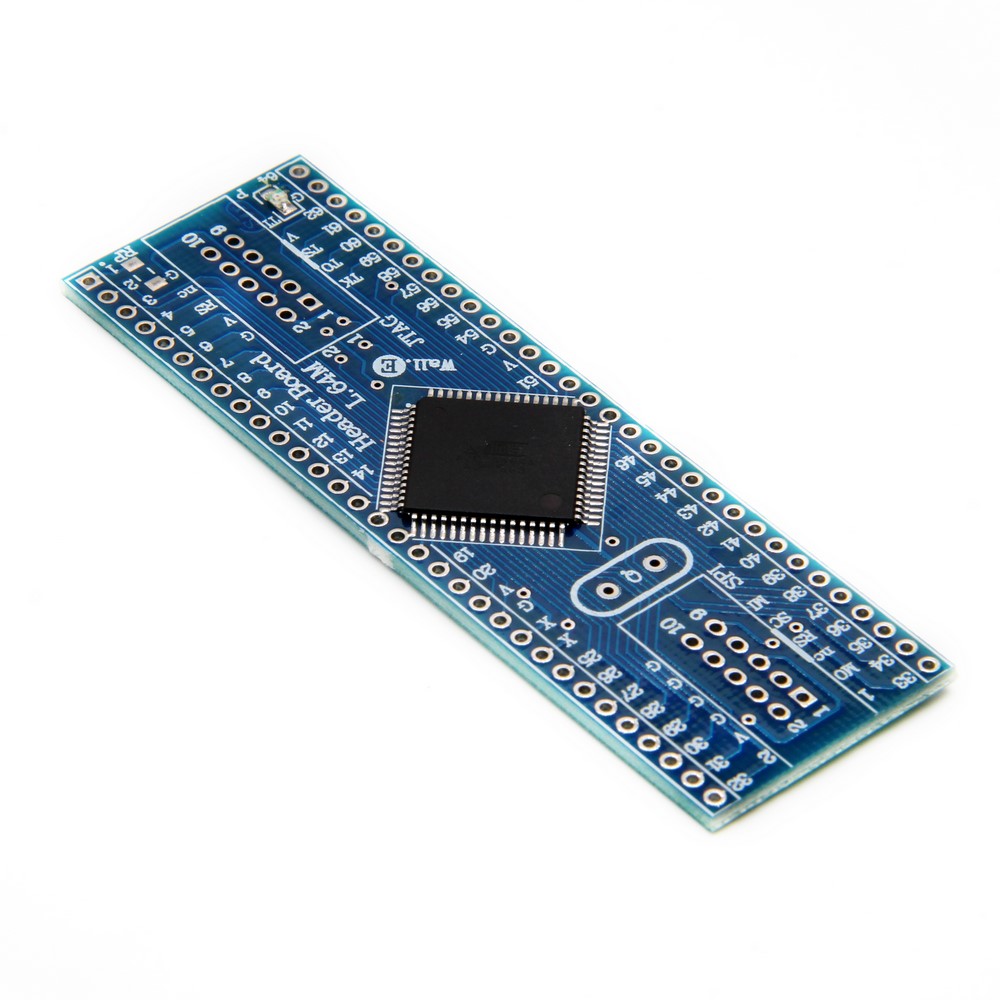

مبدل ATMEGA64 TO DIP با کانکتور ISP ADAPTER TQFP-64 TO DIP-64 WITH ISP CONNECTOR

مبدل Atmega64A به DIP یک مبدل جهت تبدیل آی سی میکروکنترلر Atmega64A بصورت پین هدر خطی می باشد . مبدل یک روش ساده و آسان جهت استفاده از آی سی اس- پی-دی 64M بصورت یک قطعه دیپ 64 پین بر روی مدارات دیگر و یا بر روی بردبورد را مهیا می سازد . مبدل دارای سوکت کانکتور اس – پی – آی جهت پروگرام برنامه می باشد .

مبدل دارای سوکت کانکتور SPI بصورت IDC2*5 0.1” می باشد . تراشه استفاده شده از خانواده Atmel AVR می باشد . یک عدد LED بر روی برد وضعیت تغذیه را نمایش می دهد .

 مبدل دارای پین های کریستال جهت مونتاژ و استفاده از کریستال خارجی می باشد. دو عدد خازن 22 پیکوفاراد بر روی برد برای کریستال خارجی در نظر گرفته شده است .



برخی از ویژگی های این محصول :

  • مهیا سازی یک مبدل آی سی اس-ام-اس –دی ATmega64A به دیپ 64 پین
  • دارای دو عدد خازن 22pF جهت استفاده از کریستال خارجی
  • دارای یک عدد Power LED جهت نمایش تغذیه برد
  • طراحی سوکت کانکتور IDC2*5 0.1” جهت استفاده از رابط SPI
  • طراحی پین کریستال جهت مونتاژ و استفاده کریستال خارجی
  • دارای خازن های نویز گیر در قسمت تغذیه
  • دارای طراحی مهندسی PCB جهت حذف نویز و استفاده از فیبر فایبر متالیزه ، چاپ سلدر و چاپ راهنما



جدول سیگنال های مبدل Atmega64A to DIP-SPI :

شماره

نام

           نوع

                                     توضیحات



V

VCC

ولتاژ 2.5 ولت تا 5 ولت تغذیه – خارجی



X

Crystal

پین کریستال ای سی



X

Crystal

پین کریستال ای سی



G

GND

سیگنل زمین



Features
Brand IRAN
Package Board
