نام قطعه
ABP15GBB-C
نام کارخانه‌ای
GSM POWER SUPPLY MODULE
برند
IRAN
پکیج
Module
بسته‌بندی
Tape & Reel
دیتاشیت
توضیحات

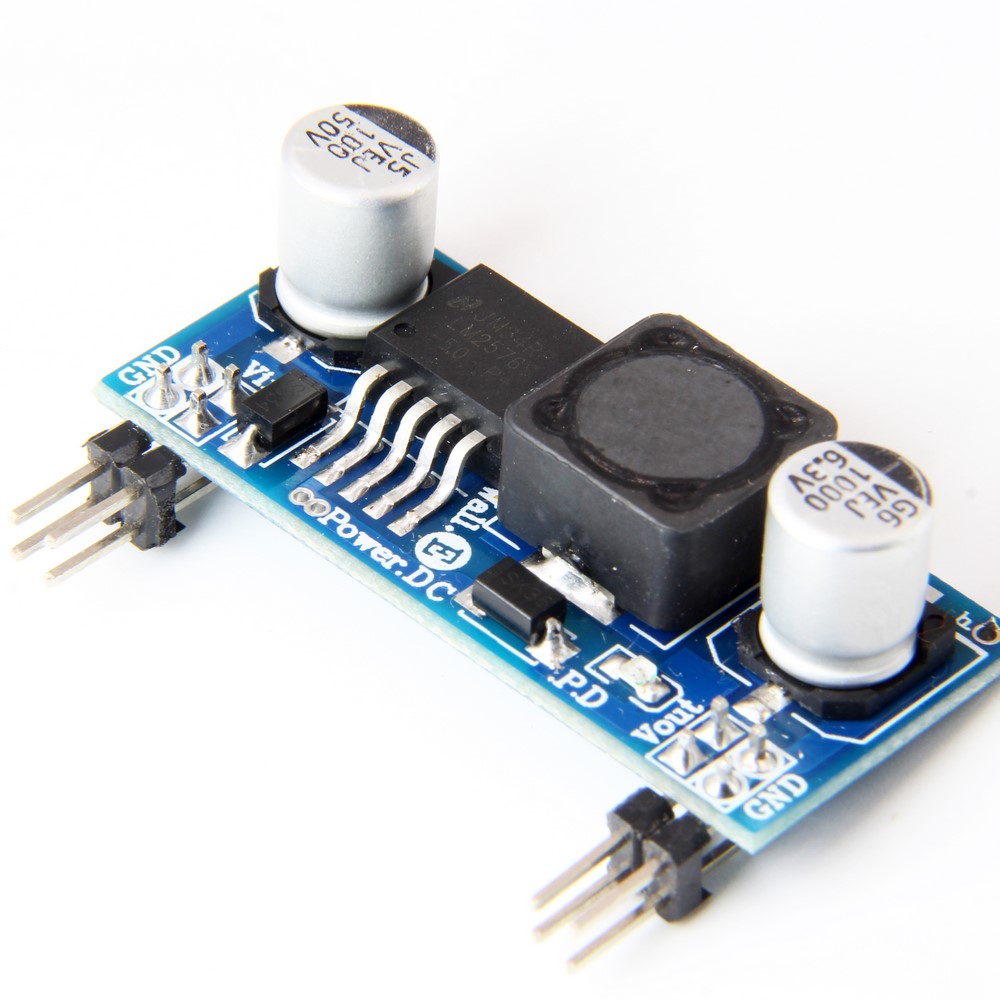

ماژول منبع تغذیه GSM900 LM2576 DC-DC Step-Down Module

GSM Power Supply (ماژول منبع تغذیه) یک ماژول برای تامین ولتاژ تغذیه ماژول (Global system of Mobile) GSM می باشد.

GSM یک سازه برای ارتباطات موبایلی است که در اکثر کشور ها استفاده میشود .این ماژول ولتاژ تغذیه شده ی را تنظیم می کند و به ماژول sim900A میرساند . این ماژول یک روش ساده و آسان جهت تامین ولتاژ تغذیه ی Sim900A استفاده شده برروی مدارات یا بردبورد را فراهم میکند .

این ماژول دارای پین هدر (یک متصل کننده ی الکتریکی است)0.1 اینچ برای ورودی ها و خروجی ها میباشد .این پین هدر میتواند به صورت قائم یا با زاویه 90 درجه نصب شود . یک عدد LED برروی برد قرار دارد که وضعیت تغذیه را نشان می دهد. این ماژول دارای سوراخ های 1 میلی متری و 3 میلی متری برای نگه دارنده می باشد .

این ماژول دارای محدوده ولتاژ ورودیه وسیع و ولتاژ خروجیه ثابت و جریان خروجیه بالا میباشد . ولتاژ ورودی میتواند بین 6.5 ولت تا 40 ولت دی سی باشد . جریان خروجی در حالت معمولی 1.5 آمپر و حداکثر 3 آمپر (در صورت گرم شدن نیاز به خنک کننده است ) می باشد این ماژول نسبت به اتصال کوتاه خروجی محافظت شده است .



ویژگی های این محصول :



  • محیا سازی ولتاژ DC ثابت و تنظیم شده
  • محیا سازی ولتاژ تنظیم شده برای ماژول Sim900A GSM
  • دارای وسعت وسیع ولتاژ 6.5ولت تا 40 ولت DC
  • دارای محافظ اتصال کوتاه خروجی
  • دارای یک عددLED جهت نمایش دادن تغذیه برد
  • قابل استفاده در مدارات , بردبورد و بورد های سوراخ دار
  • پین نگه دارنده متصل به زمین
  • دارای طراحی مهندسی PCB جهت حذف نویز و استفاده از فیبر فایبر متالیزه , چاپ سلدر و چاپ راهنما
  • ابعاد 45 میلی متر در 22 میلی متر



جدول توضیح سیگنال های ماژول GSM POWER



شماره



     نام

     نوع

                                         توضیحات

   _

   Vin

Input

ولتاژ ورودی 6.5 ولت تا 40 ولت DC

   _

GND

Input

سیگنال زمین ورودی

 _

VOUT

Output

ولتاژ ورودی ثابت و تنظیم شده 4.3 ولت DC

 _

GND

Output

سیگنال زمین خروجی



Features
Brand IRAN
Package Module
